Wyłącznik różnicowo-nadprądowy RCBO 3x1P+N C16A 0,03A Typ A 6kA RCBO ADZ366D

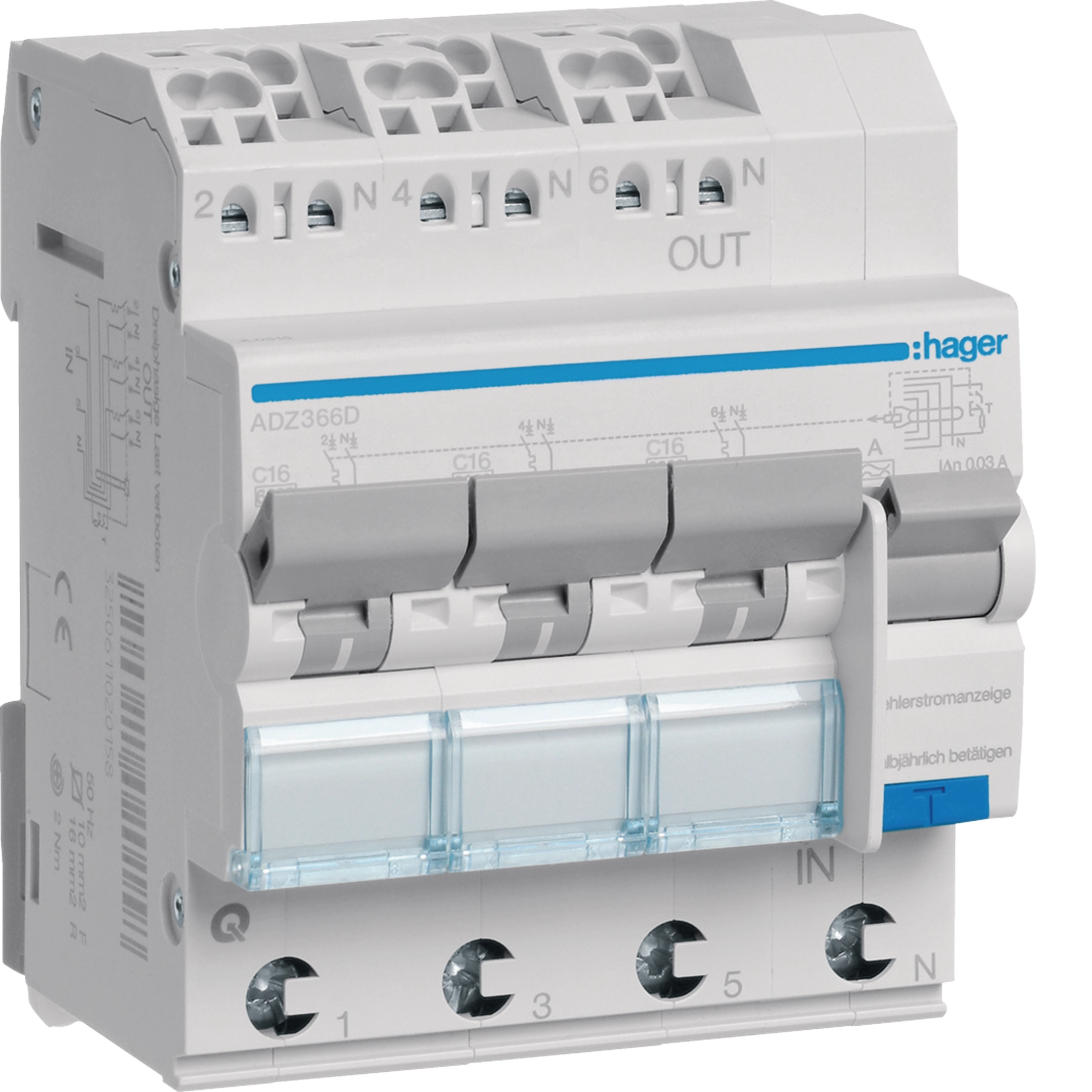

Wyłącznik różnicowo-nadprądowy RCBO Hager ADZ366D – Kompleksowa ochrona instalacji trójfazowych

Hager ADZ366D to zaawansowany wyłącznik różnicowo-nadprądowy (RCBO) typu A, który łączy w jednym module funkcje ochrony nadprądowej i różnicowoprądowej. Przeznaczony do stosowania w rozdzielnicach modułowych, zapewnia niezawodne zabezpieczenie obwodów odbiorczych w instalacjach trójfazowych.

Urządzenie o konfiguracji 3x1P+N umożliwia ochronę trzech niezależnych obwodów jednofazowych lub jednego obwodu trójfazowego z przewodem neutralnym. Każdy z trzech biegunów fazowych wyposażony jest we własny człon nadprądowy, co pozwala na selektywną ochronę poszczególnych faz. Konstrukcja typu A wykrywa zarówno prądy różnicowe sinusoidalne, jak i pulsujące stałe, co czyni go odpowiednim do nowoczesnych odbiorników elektronicznych, takich jak falowniki czy zasilacze impulsowe.

Parametry techniczne:

• Prąd znamionowy: 16 A
• Prąd różnicowy zadziałania: 0,03 A (30 mA)
• Typ ochrony różnicowej: Typ A
• Zdolność wyłączeniowa: 6 kA
• Liczba biegunów: 3x1P+N (3 fazy + neutralny)
• Napięcie znamionowe: 400 V AC

Dzięki kompaktowej budowie modułowej, wyłącznik montowany jest na szynie DIN TH35, co znacznie przyspiesza instalację w rozdzielnicach głównych i podrozdzielnicach. Wbudowane zabezpieczenie przeciążeniowe i zwarciowe o charakterystyce C chroni odbiorniki przed skutkami nadmiernego prądu, podczas gdy człon różnicowoprądowy wykrywa nawet niewielkie upływy doziemne, eliminując ryzyko porażenia.

Urządzenie Hager ADZ366D znajduje zastosowanie w obiektach komercyjnych, biurowych oraz przemysłowych, gdzie wymagana jest niezawodna ochrona obwodów trójfazowych. Przystosowane do współpracy z szynami łączeniowymi oraz akcesoriami modułowymi Hager, co ułatwia rozbudowę i modyfikację istniejących układów rozdzielczych. Wyłącznik charakteryzuje się wysoką trwałością mechaniczną i elektryczną, zapewniając długoletnią bezawaryjną pracę. Integralna konstrukcja RCBO eliminuje potrzebę stosowania oddzielnych wyłączników nadprądowych i różnicowoprądowych, oszczędzając miejsce w rozdzielnicy oraz skracając czas montażu. Wyłącznik wyposażony jest w wyraźne oznaczenia stanu załączenia oraz przycisk testowy do okresowej kontroli sprawności układu różnicowoprądowego, co ułatwia bieżącą konserwację i diagnostykę.
