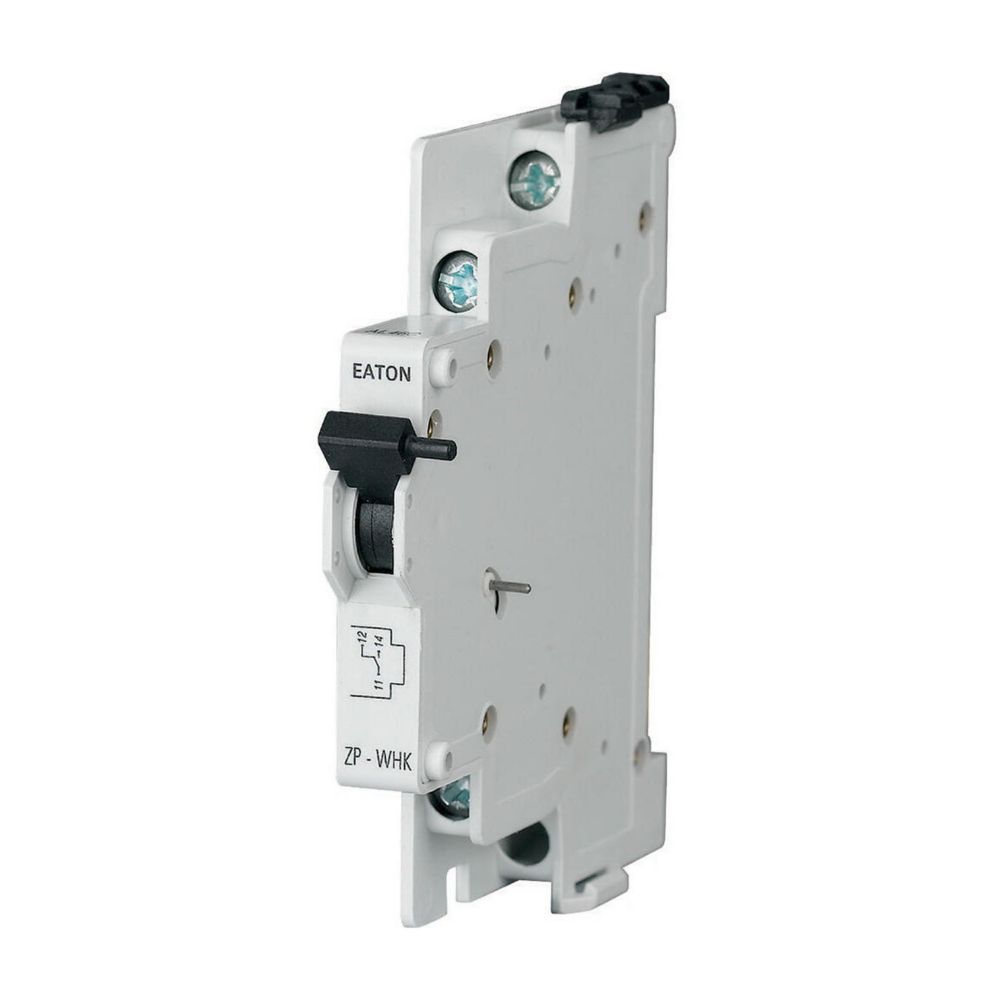

Styk pomocniczy 1P montaż boczny ZP-WHK 286053

Styk pomocniczy 1P montaż boczny ZP-WHK – Eaton

Styk pomocniczy Eaton z serii ZP-WHK to niezbędne akcesorium do aparatury modułowej, umożliwiające sygnalizację stanu łączeniowego urządzeń głównych. Przeznaczony do montażu bocznego na wyłącznikach nadmiarowoprądowych, różnicowoprądowych oraz rozłącznikach modułowych, pozwala na rozszerzenie funkcjonalności instalacji elektrycznej bez konieczności zwiększania liczby modułów w rozdzielnicy.

Parametry techniczne:

• Liczba biegunów: 1P (jeden zestyk zwierny)
• Prąd znamionowy: 10 A
• Napięcie znamionowe: 400 V AC
• Seria: ZP-WHK
• Montaż: boczny, mechaniczne mocowanie do obudowy wyłącznika

Zastosowanie i zalety:

Styk pomocniczy ZP-WHK znajduje zastosowanie w systemach automatyki budynkowej, sterowaniu oświetleniem, sygnalizacji awaryjnej oraz wszędzie tam, gdzie wymagany jest dodatkowy obwód sterowniczy. Dzięki kompaktowej konstrukcji zajmuje minimalną przestrzeń, a montaż boczny pozwala na instalację bez ingerencji w główne tory prądowe. Produkt charakteryzuje się wysoką trwałością mechaniczną i elektryczną, co gwarantuje niezawodne działanie przez długi czas. Łatwy w montażu i kompatybilny z szeroką gamą aparatów modułowych Eaton stanowi ekonomiczne i praktyczne rozwiązanie dla instalatorów i projektantów.

Wskazówki instalacyjne:

Przy montażu należy upewnić się, że wyłącznik, do którego podłączany jest styk, jest odłączony od zasilania. Styk mocuje się na bocznej ściance aparatu – wystarczy wcisnąć go aż do zatrzaśnięcia. Podłączenie przewodów wykonuje się za pomocą śrub zaciskowych z odpowiednim momentem dokręcania. Styk może być używany zarówno w instalacjach jednofazowych, jak i trójfazowych (z zachowaniem odpowiedniego napięcia i wydajności łączeniowej).
